El
procedimiento de utilización
de la regla de Christen
es el siguiente:
1. Se coloca delante el árbol, paralelo a su eje, la pérti-
ga correspondiente a la regla de Christen.
2. Nos alejamos del árbol hasta una posición en la que
divisemos bien el ápice y la base del árbol.
3. Colocamos la regla a la altura de nuestros ojos, pa-
ralela al eje del árbol, y nos alejamos o acercamos
hasta que el árbol quede entre las visuales dirigidas
por la escotadura superior e inferior de la regla.
4. La visual dirigida al extremo superior de la pértiga
nos dará directamente en la escala de la regla la al-
tura del árbol.
El procedimiento de medición de la regla de Christen posee diferentes variantes.
◗
Mediante aparatos que tienen que estacionarse a una
distancia predetermi-
nada.
Se basan en principios trigonométricos y miden el ángulo que forma
una visual cualquiera con la horizontal. En general, el método operativo se
basa en situarse a una distancia horizontal conocida, lanzar una
visual con
el aparato al ápice
y anotar la lectura de la escala adecuada con su signo
correspondiente (positivo si está por encima de la visual, y negativo en caso
contrario), lanzar
visual a la base
y anotar la lectura, y finalmente
calcular la
altura:
h = (± h ápice) – (± h base)
Se pueden presentar tres casos, según la posición del observador respecto al árbol:
◗
Observador situado entre la base y el ápice del árbol (Figura 24).
AB
A’B’
BC
B’C’’
=
A
A
O
A’
C’
B’
C
B
χ
ρ

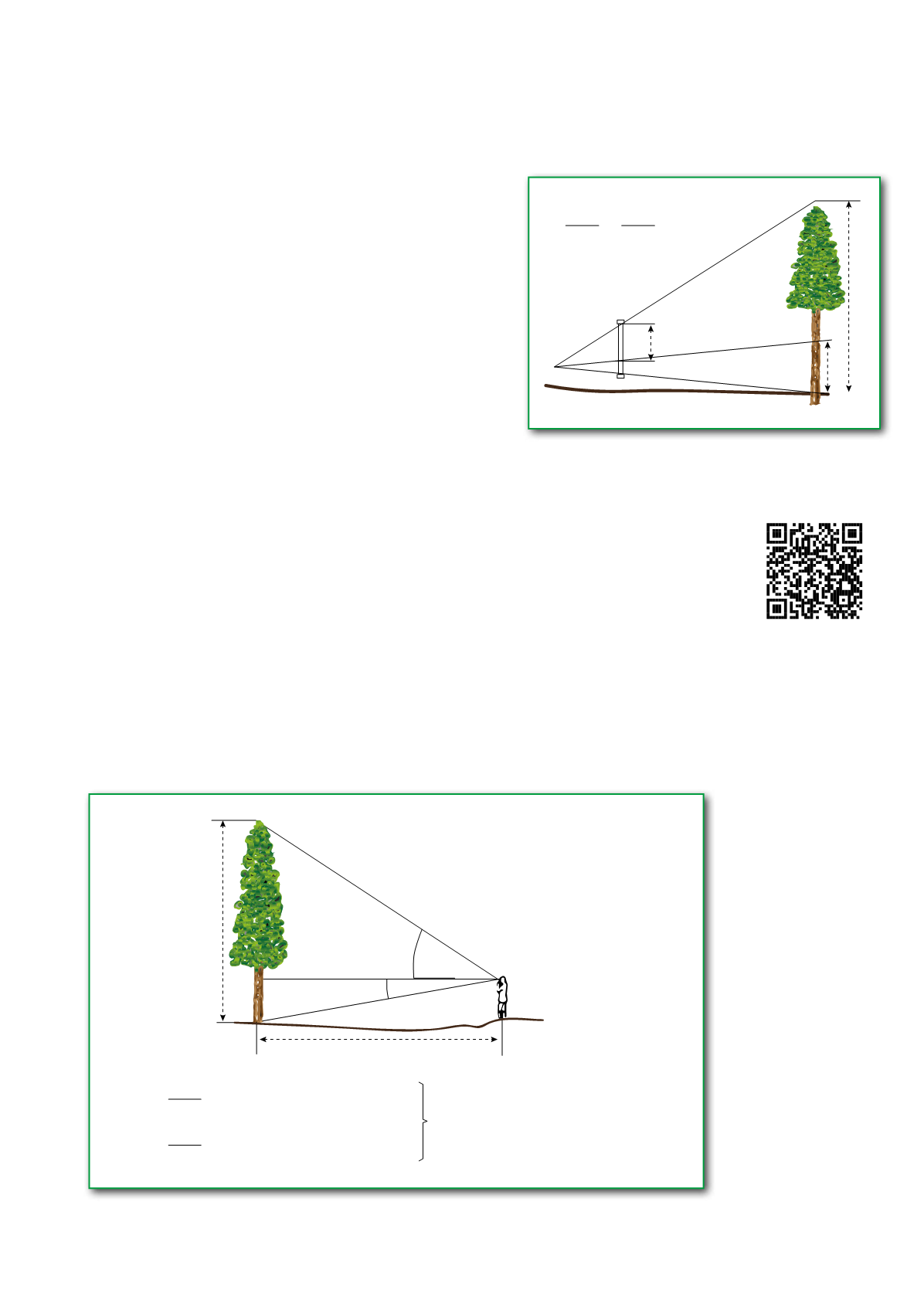

Figura 23.
Regla de Christen.
https://www.youtube.com/watch?v=N7uyyzSkZJE
A
h
O
C
B
α
D
β
AC
OC
= tg
α ⇒
AC = OC x tg
α
=
D
x tg
α
BC
OC
= tg
β ⇒
BC = OC x tg
β
=
D
x tg
β
h
= AC
+
BC = D x (tg
α
+ tg
β)
Figura 24.
Observador situado entre la base y el ápice del árbol.
