Coordinación y realización de trabajos de inventario y de medición de árboles y de masas forestales ❘ 35
que podemos programar para que nos almace-
nen otra información del arbolado, tal como altu-
ras, especies, etc., además del diámetro medio.
Toda esta información se vuelca directamente al
ordenador para procesarla. También puede reci-
bir o transmitir información por distintos proce-
dimientos (teléfonos móviles, GPS, PDAs, etc.).
Hay dos tipos: forcípulas electrónicas tipo abra-
zadera y de brazo móvil (Figura 20).
❱ Las forcípulas ópticas. Son forcípulas para me-
dir diámetros a cierta distancia, y nos dan en lec-
tura digital las mediciones del diámetro, gracias
al contacto tangencial de sus brazos con la sec-
ción normal del árbol que queremos medir.
Se les puede incorporar un pequeño ordenador
portátil, en el que se van almacenando los datos.
Una simplificación de las forcípulas ópticas es el pentaprisma de Wheeler o
compás óptico (Figura 21).
Se emplea generalmente sobre un trípode. El aparato es un tubo metálico de
sección cuadrada, en cuyo interior están dispuestos dos prismas ópticos, uno
fijo y otro móvil. Usa el prisma móvil para sobreimponer una imagen del tronco
del árbol sobre la imagen original. Cuando los lados de la imagen sobreimpues-
ta coinciden con la original, se puede leer el diámetro directamente de una es-
cala que mide el desplazamiento del prisma móvil.
4.1.2. El calibrador de corteza
El instrumento para medir el espesor de la cor-
teza se denomina calibrador de corteza. Está
formado por un vástago de acero, con extremo
cortante y tope, en el que hay grabada una es-
cala de medición longitudinal en mm. Una ala
móvil que se desliza a lo largo del vástago es la
que determina en la escala el espesor de corte-
za (ec) del árbol medio.
Para utilizarlo, se introduce el aparato en la sec-
ción normal del árbol, mediante golpes secos
con la mano sobre la empuñadura, procurando
mantener el eje del calibrador perpendicular al
eje del tronco hasta notar un cambio de resis-
tencia en la penetración. Desplazamos el ala
móvil hasta contactar con la corteza, de manera que se hace en la escala milime-
trada la lectura que nos determina la señal de referencia del ala móvil, la cual nos
dará el espesor radial de corteza medido.
4.1.3. Diferentes tipos de instrumentos para medir
la altura
❱ Instrumentos para la medición directa de la altura. Para saber la altura exacta,
las mediciones se pueden realizar directamente a través de la escalada del árbol,
con jalones o pértigas o bien de forma indirecta con diversos aparatos.

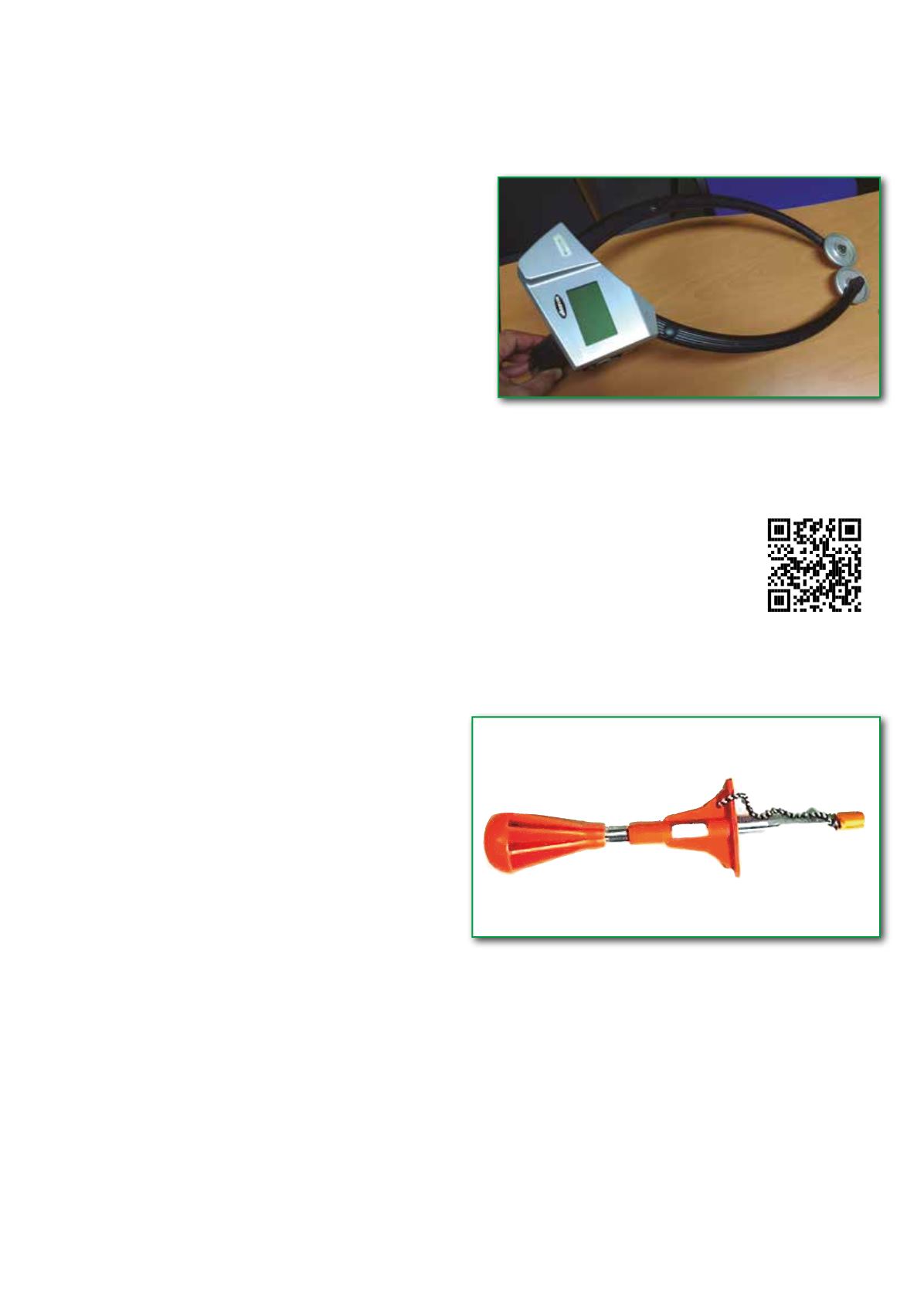

Figura 20. Forcípula tipo agarradera (Fuente: Jorge García
García).
Figura 21. Pentaprisma de Wheeler.
