Coordinación y realización de trabajos de inventario y de medición de árboles y de masas forestales
❘
39
Por lo tanto, para obtener la altura con hipsómetro situado a una distancia conoci-
da y al leer en la escala correspondiente las visuales del ápice y de la base con su
signo correspondiente,
se restarán las magnitudes si son del mismo signo y
se sumarán si son de signo distinto
. El valor absoluto de ese resultado será la
altura del árbol en metros.
Los principales hipsómetros que se utilizan en este caso son el
Blume-Leiss y
Suunto
, como se explica a continuación:
❱
El hipsómetro de Blume-Leiss:
es un instrumen-
to compacto a modo de pistola, con una línea de
puntería que permite lanzar visuales y enrasar con
facilidad las secciones del árbol, cuyo desnivel que-
remos medir. Lleva una o dos agujas que se des-
plazan de forma pendular sobre las escalas, y uno
o dos botones que fijan las agujas para efectuar
las lecturas. Finalmente, lleva una o dos pequeñas
ruedas amarillas y negras solidarias con la aguja y
visibles en el momento de lanzar la visual, que ayu-
dan a saber si la aguja se encuentra fija sin moverse
(Figura 27).
En la parte anterior lleva cuatro escalas para medir las
alturas, situándonos a 15, 20, 30 y 40 metros en pro-
yección horizontal, y una quinta escala de lectura para
pendientes en grados. Sobre estas, se balancea la aguja
de lectura, que señala el punto 0 cuando el hipsómetro
se encuentra paralelo respecto a la proyección horizontal del terreno. En la parte
posterior lleva una tabla con factores de corrección de altura en función de la pen-
diente.
❱
El hipsómetro Suunto:
es una caja-péndulo metálico, externamente igual a los
clinómetros. El nombre pertenece a la casa finlandesa que lo fabrica.
Para el cálculo de las alturas, utiliza el mismo principio trigonométrico que el
Blume-Leiss.
A través de su visor se observan dos escalas que se mueven de forma pendular
y cuyo origen coincide con la referencia de lectura cuando lanzamos una visual
paralela a la proyección horizontal, y donde indica (+) o (-) si es ascendente o
descendente.
Una escala es equivalente a la escala de los 15 del Blume-Leiss, en la que nos
situamos a 15 metros para medir y otra a la escala de los 20, en la que nos si-
tuamos a 20 metros.
El procedimiento para medir con el Suunto es igual que el del Blume-Leiss, a
diferencia de que solo tenemos dos escalas a elegir, la del 15 o la del 20.
Opcionalmente, al igual que sucede con el hipsómetro Blume-Leiss, puede lle-
var un visor dióptrico.
4.1.4.
La barrena de Pressler
Cada año se produce un incremento en el volumen del árbol, debido a la actividad
del tejido meristemático del
cambium
y del crecimiento en altura. Como sucede
con el diámetro, fuertemente relacionado con el volumen del árbol, el crecimiento
diametral tiene una estrecha relación con el crecimiento el volumen, por lo que
también es una importante variable dasométrica.

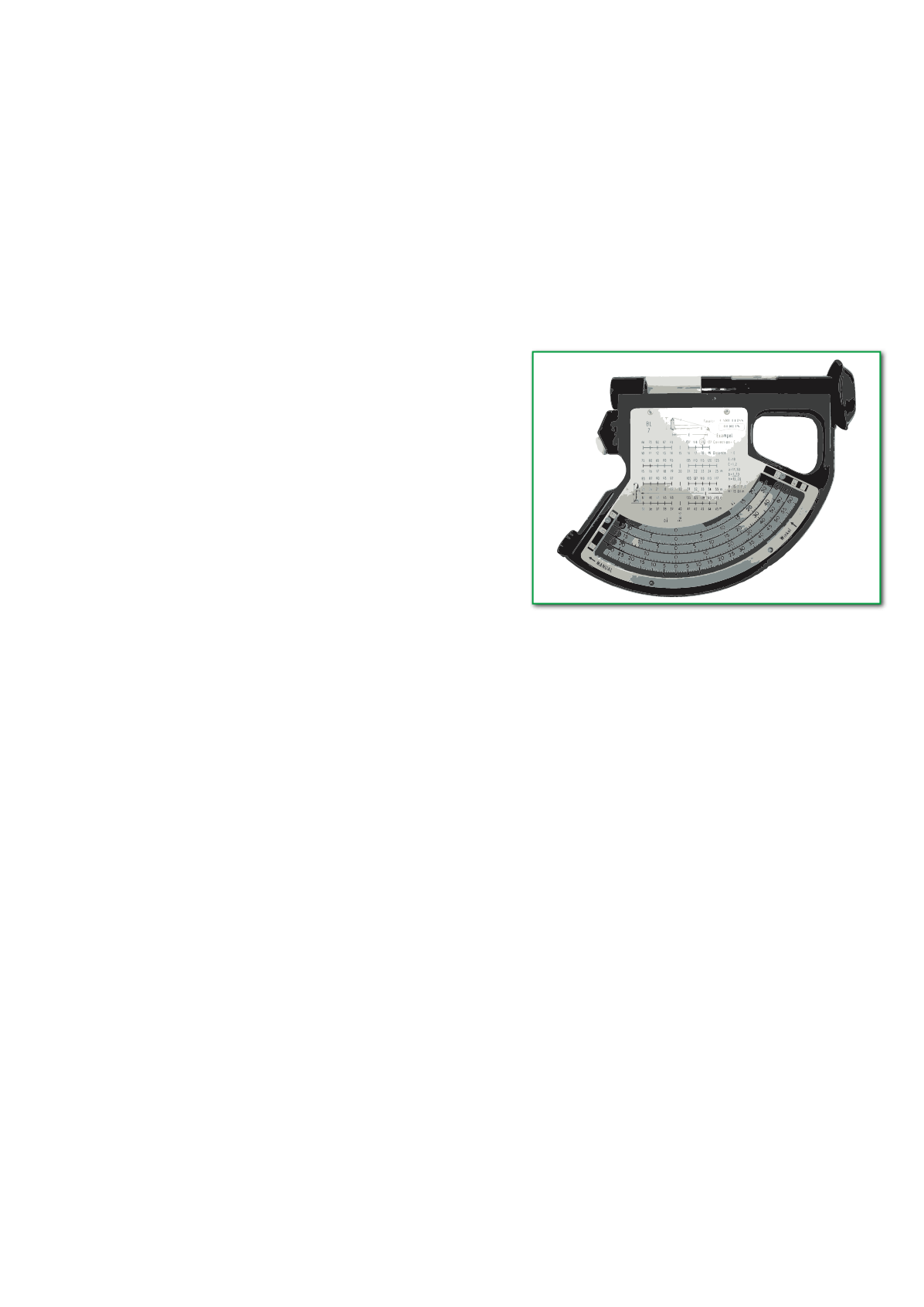

Figura 27.
Hipsómetro Blume-Leiss.
