Se pueden encontrar dos tipos de instrumento: uno con una escala de
pendiente graduada en fracciones de 0,5 % (-40 a +40%); y otro con dos
escalas (-100 % a 0 y 0 a + 100 %). Estos clisímetros o inclinómetros son
necesarios para el estudio de carreteras.
Trazado con pendiente dada
El trazado se realiza marcando una pendiente predefinida en el terreno.
Para ello es necesario realizar el replanteo sobre el terreno de una línea
de pendiente constante. El material necesario será una cinta métrica de
20 m, una brújula y un clisímetro.
Durante la realización de estos trabajos, además del personal que una los
aparatos anteriores es probable que se necesite algún operario más para
la realización de desbroces que faciliten la visión. Resulta más fácil si se
parte del punto más elevado y se va hacia la zona de menor cota.
El operario que lleva el clisímetro comienza por medir la altura sobre el suelo a la
que se encuentra su ojo (por ejemplo, 1,60 m). Se colocará entonces un cuadra-
do de papel blanco o alguna marca de unos 5 a 10 cm de lado a la misma altura
de referencia (1,60 m) en un jalón o una estaca derecha. Para determinar con el
clisímetro la pendiente de un tramo entre los dos operarios, solo hay que tirar
la visual hacia al cuadrado de papel. La línea de mira entre el ojo del operador y
el cuadrado de papel es paralela a la línea que une los puntos entre los que se
quiere sacar la pendiente (Figura 13). Si el operario que utiliza el clisímetro es ex-
perimentado no será necesario jalón ni papel, tomando como referencia cualquier
punto del otro operario (Figura 14).
El clisímetro o
inclinómetro es el
instrumento ideal para
los reconocimientos
rápidos.

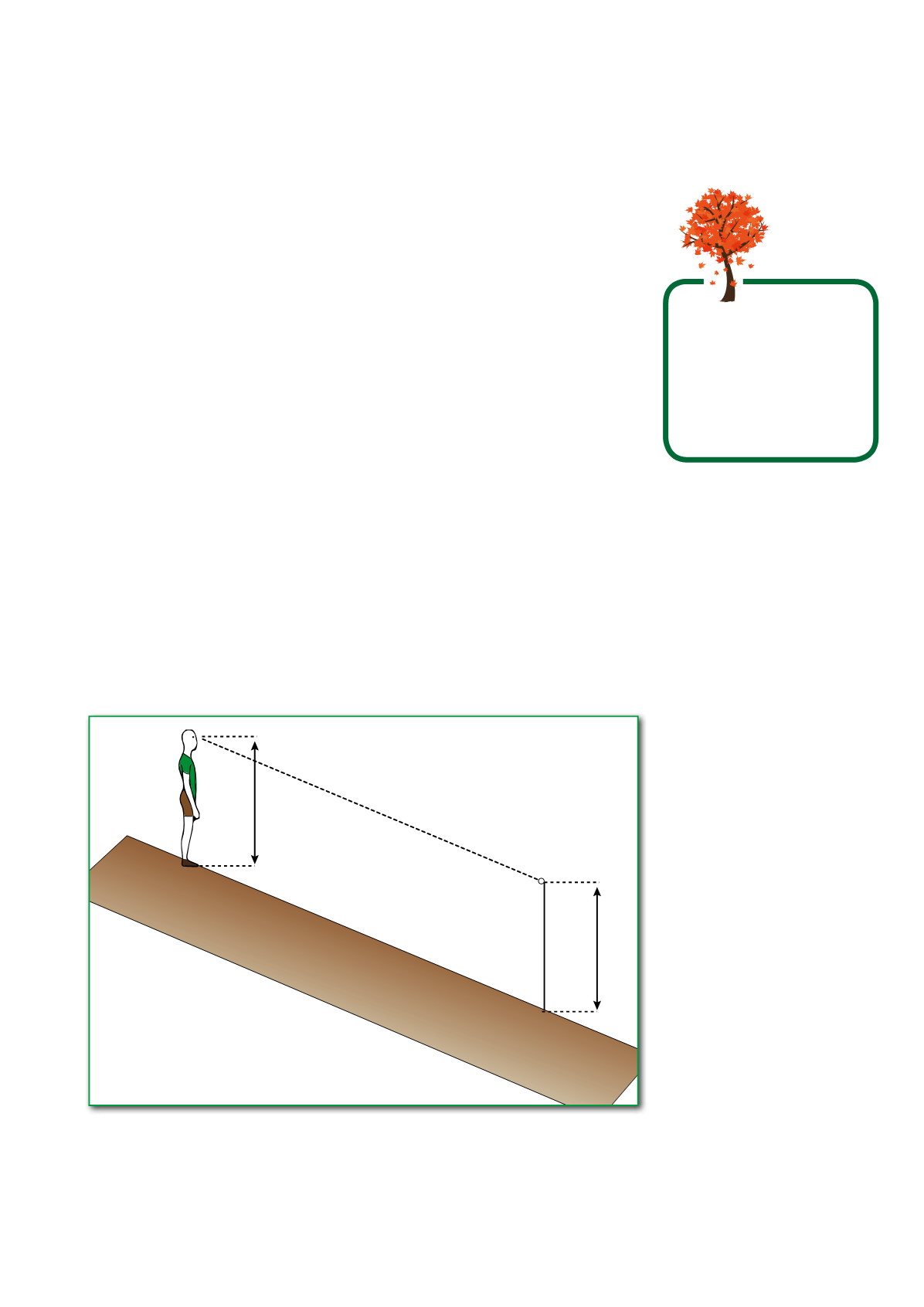

Figura 13.
El terreno tiene igual pendiente que la línea de mira.
Altura
1,60 m
Altura
1,60 m.
Con esta técnica se van sacando segmentos o tramos sucesivos una línea que-
brada de pendiente conocida. Solo hay que tener cuidado de la colocación vertical
de los jalones sobre el suelo, siendo muy simple su ejecución.
